L K 10
LATIHAN
Kelompok 1
1. Apabila sensor infrared menerima pantulan cahaya infrared, maka komponen yang akan aktif adalah………
a. Buzzer .
b. Motor
c. Led
d. Lampu
e. fan-DC
2. Fungsi voltmeter pada rangkaian diatas adalah sebagai....
a. sumber daya
b. Pengukur nilai tegangan
c. Pengukur nilai arus
d. Sumber tegangan
e. Sumber arus
Kelompok 3
3. Fungsi op-amp pada rangkaian di atas adalah……
a. Sebagai penguat sinyal
b. Memperkecil arus yang masuk
c. Mengaktifkan sensor
d. Sebagai output
e. Sebagai Input

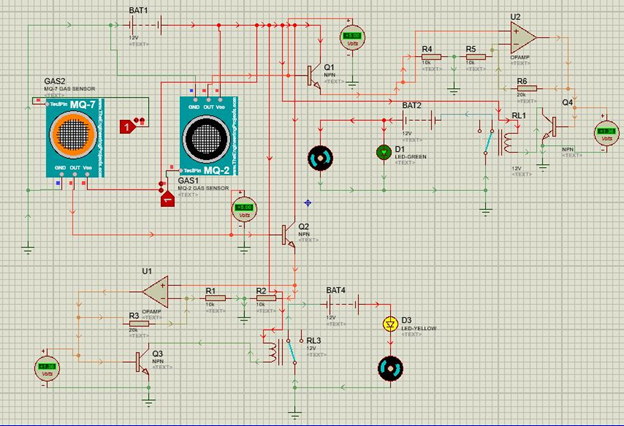

4. Saat test pin sensor MQ-7 berlogika 1, hal ini menandakan bahwa……
a. Sensor mendeteksi adanya api
b. Sensor mendeteksi adanya cahaya
c. Sensor mendeteksi adanya gas
d. Sensor mendeteksi adanya orang
e. Sensor tidak mendeteksi apapun
Kelompok 5
5. Pada gambar diatas, terlihat penggunaan LED yang diserikan dengan resistor, hal tersebut bertujuan untuk….
a. Agar rangkaian terlihat menarik
b. Untuk memperbesar arus yang ada pada rangkaian
c. Untuk menghidupkan led dan membuat rangkaiannya dapat bekerja
d. Agar relay dan transistornya dapat bekerja
e. Agar lednya tidak rusak dan tidak terbakar
6. Jika buzzer pada rangkaian tersebut tidak berbunyi, hal ini diakibatkan karena…..
a. daya yang digunakan cukup untuk menghidupkan buzzer
b. daya yang digunakan tidak cukup untuk menghidupkan buzzer
c. adanya sumber daya yang terpisah
d. sensor mendeteksi adanya logam
e. Semua salah
Kelompok 6
7. Jenis sensor yang digunakan pada rangkaian di atas adalah…
a. Sensor PIR dan sensor DHT11
b. Sensor flame dan sensor PIR
c. Sensor suara dan sensor LM35
d. Sensor MQ-7 dan sensor rain
e. Sensor MQ-2 dan sensor infrared
8. Besar tegagan yang diperlukan pada kaki base transistor untuk mengaktifkan transistor tersebut yaitu….
a. 0,5 V
b. 0,4V
c. 0,3V
d. 0,2V
e. 0,6-0,7 V atau lebih
Kelompok 7
9. Pada rangkaian di atas, di kaki base transistor sebaiknya ditambahkan….
a. Diode
b. Relay
c. LED
d. Ground
e. Voltmeter
10. Saat sensor magnet berlogika 1, hal ini menandakan bahwa….
a. sensor mendeteksi adanya gerakan
b. sensor mendeteksi adanya getaran
c. sensor mendeteksi adanya logam
d. sensor mendeteksi adanya sentuhan
e. sensor mendeteksi adanya suara
kelompok 8
11. Perhatikan alat dan bahan berikut ini :
i. Fan DC
ii. Motor DC
iii. Buzzer
iv. Baterai 12 V
v. Led yellow
Dari kelima komponen di atas, manakah komponen yang digunakan pada gambar rangkaian diatas........
a. i, ii, dan iii
b. ii, iv, dan v
c. i, iii, dan iv
d. iiidan v
e. i dan v
12. rangkaian di atas menggunakan sensor flame yang berfungsi untuk…
a. untuk mendeteksi adanya gas yang bocor
b. untuk mendeteksi adanya gempa
c. untuk mendeteksi adanya api/percikan api
d. untuk mendeteksi adanya suara
e. untuk mendeteksi adanya hujan
kelompok 9
13. output yang digunakan pada rangkaian di atas adalah….
a. motor dan led
b. Led dan buzzer
c. buzzer
d. motor dan lampu
e. tidak ada

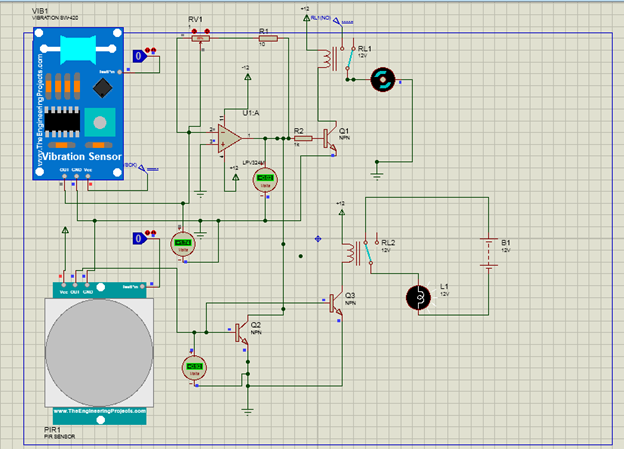

14. pada rangkaian di atas, sensor vibrasi digunakan untuk.....
a. mendeteksi adanya apI
b. mendeteksi adanya cahaya
c. mendeteksi adanya hujan
d. mendeteksi adanya gempa
e. mendeteksi adanya asap
kelompok 10

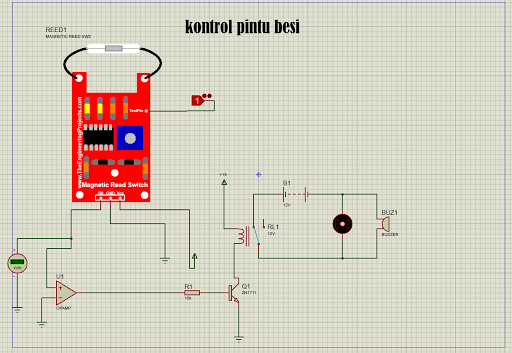

15. komponen pada rangkaian di atas yang digunakan sebagai pendeteksi adanya magnet adalah….
a. Sensor magnet
b. sensor infrared
c. Transistor
d. Resistor
e. Relay
16. Komponen yang akan aktif sebagai penanda bahwa sensor magnet berhasil mendeteksi adanya magnet adalah….’
a. Voltmeter
b. Resistor
c. LED
d. Buzzer
e. Motor
Kelompok 11
1. Untuk mengetahui aktif atau tidaknya sebuah transistor pada rangkaian di atas, dapat ditambahkan voltmeter pada....
a. kawat antara transistor dan LED
b. kawat antara transistor dan resistor
c. kawat antara transistor dan speaker
d. kawat antara terminal output sensor dan resistor
e. tidak perlu ditambahkan
2. apabila sensor magnet berlogika 1, hal ini menunjukkan bahwa…
a. sensor mendeteksi adanya logam
b. sensor mendeteksi adanya api
c. sensor mendeteksi adanya getaran
d. sensor mendeteksi adanya cahaya
e. sensor mendeteksi adanya manusia
kelompok 12
3. berdasarkan rangkaian di atas terlihat bahwa tegangan yang mengalir pada kaki basis transistor yaitu sebesar 0,87 volt, hal ini akan menyebabkan….
a. Transistor akan aktif karena tegangan cukup
b. Transistor tidak aktif karena tegangan tidak cukup
c. Arus akan mengalir dari transistor ke relay
d. Tegangan akan diubah oleh transistor
e. Semua salah
4. Pada rangkaian diatas tegangan dari resistor akan diteruskan ke….
a. Ground
b. Power supply
c. Kaki emitor transistor
d. Kaki kolektor transistor
e. Kaki basis transistor
Kelompok 13
5. Pada rangkaian diatas menggunakan 1 output,yaitu.....
a. Buzzer
b. LED
c. Lamp
d. Speaker
e. Motor
6. Jenis sensor yang digunakan pada rangkaian di atas adalah….
a. Sensor gas MQ-7 dan sensor PIR
b. Sensor infrared dan sensor flame
c. Sensor flame dan sensor LM35
d. Sensor magnet dan sensor flame
e. Sensor rain
Kelompok 14
7. Setelah arus melalui relay dari power suplay, maka arus akan mengalir ke....
a. Basis transistor Q1
b. Kolektor Transistor Q1
c. Emitor Transistor Q1
d. Ground
e. Relay
8. Pada rangkaian di atas terlihat bahwa resistor diserikan dengan LED, hal ini bertujuan agar….
a. agar arus besar bisa masuk
b. agar led dapat aktif
c. agar arus yang masuk ke led tidak terlalu besar
d. untuk mengaktifkan buzzer
e. sebagai power suplai
kelompok 15

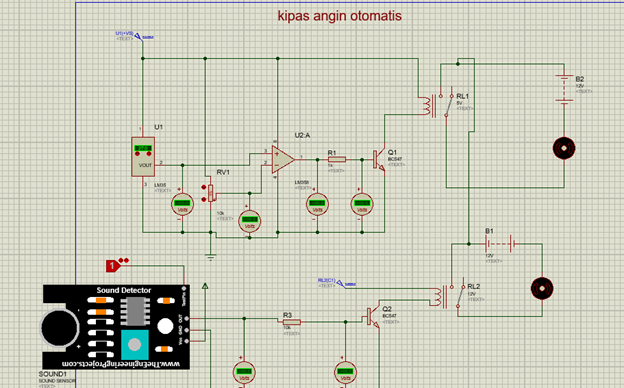

9. tujuan diletakkan voltmeter pada kaki out sensor LM35 yaitu….
a. untuk mengetahui tegangan yang keluar dari sensor
b. untuk mengetahui arus
c. untuk menggerakkan motor
d. untuk mengaktifkan logicstate
e. e.untuk mengaktifkan relay
10. komponen yang tidak terdapat di dalam rangkaian di atas adalah…..
a. LED
b. Voltmeter
c. Resistor
d. Relay
e. Transistor
Kelompok 16
11. Pada rangkaian diatas menggunakan sensor....
a. Sensor Flame
b. Sensor PIR
c. Sensor Ultraviolet
d. Sensor Ultrasonik
e. Sensor Magnet
12. Pada rangakain di atas, arus yang mengalir dari power akan diteruskan ke sensor ultrasonik. Arus tersebut akan dikeluarkan berupa tegangan melalui…..
a. Kaki out
b. Kaki vcc
c. Kaki gnd
d. Kaki basis
e. Kaki test pin
Kelompok 17
13. Berdasarkan rangkaian diatas, kaki collector transistor pada rangkaian terhubung ke ...
a. relay
b. ground
c. amplefier
d. transistor
e. resistor
14. berdasarkan gambar di atas, jika relay (RL 2) aktif, maka…..
a. buzzer berbunyi
b. buzzer tidak berbunyi
c. sensor akan berlogika 0
d. motor akan berputar dan LED akan hidup
e. motor akan berhenti
kelompok 18
15. Pada rangkaian diatas kita tidak dapat mengetahui besarnya tegangan yang dikeluarkan oleh sensor, hal ini disebabkan karena…..
a. Tidak ada Op-Amp
b. Tidak adanya RES
c. Adanya LED
d. Tidak adanya DC Voltmeter
e. Logicstate nya 0
16. komponen yang tidak digunakan dalam rangkaian di atas adalah….
a. LED
b. Transistor
c. Resistor
d. Relay
e. Kapasitor
Kelompok 19
17. Pada rangkaian tersebut, terdapat led yang dipasang secara langsung tanpa adanya komponen lain. Pemasanga ini dapat mengakibatkan led menjadi rusak. Untuk menanggulanginya, kita harus memasangnya secara seri dengn komponen lain. Komponen yang dimakasud adalah….
a. Kapasitor
b. Motor DC
c. Voltmeter
d. Transistor
e. Resistor
18. Pada rangkaian di atas kita tidak dapat mengetahui besarnya tegangan yang dikeluarkan sensor, oleh karena itu agar dapat diketahui tegangannya yang dikeluarkan sensor, komponen yang ditambahkan adalah…..
a. Voltmeter
b. Potensiometer
c. LED
d. Baterai
e. Transistor
