Tugas 5
TELEVISI OTOMATIS MENGGUNAKANSENSOR SENTUH
1.Tujuan
- Membuat aplikasi rangkaian TV otomatis menggunakan sensor sentuh
- Mengetahui komponen rangkaian TV otomatis menggunakan sensor sentuh
- Mensimulasikan software proteus
- Membuat rangkaian sederhana yang dapat berguna dalam kehidupan sehari-hari
2.Alat dan Bahan
Alat :
1. Grounding
Bahan :
1.TV (diwakilkan oleh LED)
Berfungsi sebagai penanda ada tidak nya arus yg mengalir*Spesifikasi:
warna kuning
Tegangan terusan : 2,2 V
Tegangan : 4 V
Arus dibutuhkan : 10mA
2.Transistor 2N2369
*Konfigurasi Pin :
1. Collector
2. Base
3. Emitter
*Spesifikasi :
Type Designator: 2N2369
Material of Transistor: Si
Polarity: NPN
Maximum Collector Power Dissipation (Pc): 0.36 W
Maximum Collector-Base Voltage |Vcb|: 40 V
Maximum Collector-Emitter Voltage |Vce|: 15 V
Maximum Emitter-Base Voltage |Veb|: 4 V
Maximum Collector Current |Ic max|: 0.2 A
Max. Operating Junction Temperature (Tj): 200 °C
Transition Frequency (ft): 500 MHz
3. IC 555
*Konfigurasi Pin:
- Kaki 1 (GND) : Terminal Ground
- Kaki 2 (TRIG) :Terminal Trigger (Pemicu)
- Kaki 3 (OUT) : Terminal Output (Keluaran)
- Kaki 4 (RESET) : Terminal Reset
- Kaki 5 (CONT) : Terminal Control Voltage (Pengatur Tegangan)
- Kaki 6 (THRES) : Terminal Threshold
- Kaki 7 (DISCH) : Terminal Discharge
- Kaki 8 (Vcc) : Terminal Positif sumber tegangan DC
*Spesifikasi :
Tegangan masukan / Catu daya : 4.5 ∼ 15 VBesaran arus untuk 5 vdc : 3 ∼ 6 mA
Besaran arus untuk 15 vdc : 10 ∼ 15 mA
Maksimum output Arus : 200 mA
Daya : 600 mW
Suhu kerja antara : 0 sampai 70 °C
6.Resistor
Energi (Watts) : 0,25 W, ¼ W
Toleransi : ± 5%
Komposisi : Carbon Film
koefisien Suhu : 350ppm/°C
Status RoHS : RoHs Complient
*Spesifikasi
Hambatan (Ohms) : 10 ohmEnergi (Watts) : 0,25 W, ¼ W
Toleransi : ± 5%
Komposisi : Carbon Film
koefisien Suhu : 350ppm/°C
Status RoHS : RoHs Complient
7. Sensor Sentuh
3.Dasar Teori
Rangkaian ini mengambil gambar pada figure 7.4 pada halaman 278 untuk dijadikan bahan perangkaian
Resistor atau disebut juga dengan Hambatan adalah komponen elektronika pasif yang berfungsi untuk menghambat dan mengatur arus listrik dalam suatu rangkaian elektronika. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan Hukum OHM.V= I*R
. Nilai Resistor biasanya diwakili dengan kode angka ataupun gelang warna yang terdapat di badan resistor.
2.NPN Transistor
Transistor adalah komponen semikonduktor yang memiliki berbagai macam fungsi seperti sebagai penguat, pengendali, penyearah, osilator, modulator dan lain sebagainya.Secara umum, Transistor dapat digolongkan menjadi dua keluarga besar yaitu Transistor Bipolar dan Transistor Efek Medan (Field Effect Transistor). Perbedaan yang paling utama diantara dua pengelompokkan tersebut adalah terletak pada bias Input (atau Output) yang digunakannya. Transistor Bipolar memerlukan arus (current) untuk mengendalikan terminal lainnya sedangkan Field Effect Transistor (FET) hanya menggunakan tegangan saja (tidak memerlukan arus). Pada pengoperasiannya, Transistor Bipolar memerlukan muatan pembawa (carrier) hole dan electron sedangkan FET hanya memerlukan salah satunya.pada rangkain ini kita akan menggunakan Transistor Bipolaryang mana memiliki tiga (terminal Basis, Kolektor dan Emitor), terdapat dua jenis dari transistor ini,yaitu trnasistor NPN dan PNP
- Transistor NPN adalah transistor bipolar yang menggunakan arus listrik kecil dan tegangan positif pada terminal Basis untuk mengendalikan aliran arus dan tegangan yang lebih besar dari Kolektor ke Emitor.
- Transistor PNP adalah transistor bipolar yang menggunakan arus listrik kecil dan tegangan negatif pada terminal Basis untuk mengendalikan aliran arus dan tegangan yang lebih besar dari Emitor ke Kolektor.
3.Grounding
Grounding adalah Alat instalasi listrik yang berguna sebagai pencegah terjadinya kontak antara makhluk hidup dengan tegangan listrik yang keluar dari rangkaian akibat terjadi kegagalan isolasi. Grounding dalam rumah Anda terpasang dengan dua macam, yaitu untuk instalasi listrik rumah dan instalasi penangkal petir.
Terdapat parameter yang menentukan kualitas dari grounding tersebut yaitu nilai tahan pada satuan ohm atau disebut sebagai resistans.Jika nilai groundingnya semakin kecil maka akan semakin bagus kualitas grounding tersebut.Pada instalasi listrik rumahan tentu saja memiliki nilai tahan untuk maksimal 5 Ohm. Sedangkan untuk instalasi petir makja hanya 2 Ohm saja.
4. IC 555
IC timer 555 merupakan IC atau sirkuit terpadu (chip) yang digunakan dalam berbagai aplikasi pewaktuan, sumber pulsa gelombang, serta aplikasi osilator.IC ini dapat dimanfaatkan dalam rangkaian elektronika sebagai penunda waktu (Delay Timer), rangkaian flip-flop, dan osilator. Secara fisik IC 555 berbentuk DIP atau Dual inline Package dengan package 8 pin.IC ini pertama kali dirancang dan dibuat pada tahun 1970 oleh Hans R. Camenzind yang merupakan seorang ahli elektronika yang berkebangsaan Swiss. Tetapi seiring dengan berkembangnya ilmu elektronika, untuk saat ini dapat ditemui dipasaran beberapa versi IC 555.Contohnya yaitu IC 556 yang didalam dalam 1 package IC tersebut merupakan penggabungan 2 buah IC timer ini dengan package IC 14 pin. Contoh versi lainnya yaitu IC 558 yang dimana merupakan penggabungan 4 buah IC dipackage kedalam 1 ic dengan package IC 16 pin. Nama IC ini sebenarnya diambil dari 3 pcs resistor yang dipackage ke dalam 1 IC dengan besaran 5kΩ.
Kaki pada IC 555 :
- Kaki 1 (GND) : Terminal Ground atau Terminal Negatif sumber tegangan DC.
- Kaki 2 (TRIG) : Terminal Trigger (Pemicu), digunakan untuk memicu Output menjadi “High”, kondisi High akan terjadi apabila level tegangan pada kaki Trigger ini berubah dari High menuju ke <1/3Vcc (Lebih kecil dari 1/3Vcc).
- Kaki 3 (OUT) : Terminal Output (Keluaran) yang memiliki 2 keadaan yaitu “Tinggi/HIgh” dan “Rendah/Low”.
- Kaki 4 (RESET) : Terminal Reset. Apabila kaki 4 digroundkan, Output IC akan menjadi rendah dan menyebabkan perangkat ini menjadi OFF. Oleh karena itu, untuk memastikan IC dalam kondisi ON, Kaki 4 biasanya diberikan sinyal “High”.
- Kaki 5 (CONT) : Terminal Control Voltage (Pengatur Tegangan), memberikan akses terhadap pembagi tegangan internal. Secara default, tegangan yang ditentukan adalah 2/3 Vcc.
- Kaki 6 (THRES) : Terminal Threshold, digunakan untuk membuat Output menjadi “Low”. Kondisi “Low” pada Output ini akan terjadi apabila Kaki 6 atau Kaki Threshold ini berubah dari Low menuju > 1/3Vcc (lebih besar dari 1/3Vcc).
- Kaki 7 (DISCH) : Terminal Discharge. Pada saat Output “Low”, Impedansi kaki 7 adalah “Low”. Sedangkan pada saat Output “High”, Impedansi kaki 7 adalah “High”.
- Kaki Discharge ini biasanya dihubungkan dengan Kapasitor yang berfungsi sebagai penentu interval pewaktuan. Kapasitor akan mengisi dan membuang muatan seiring dengan impedansi pada kaki 7. Waktu pembuangan muatan inilah yang menentukan Interval Pewaktuan dari IC555.
- Kaki 8 (Vcc) : Terminal Positif sumber tegangan DC (sekitar 4,5V atau 16V).
5. Kapasitor
Kapasitor adalah komponen elektronika pasif yang bisa menyimpan muatan listrik dalam waktu tertentu dengan satuan kapasitasnya adalah Farad . Kapasitor sering disebut juga dengan kondensator. Saat ini kapasitor banyak dipakai pada peralatan elektronika khususnya pada Rangkaian Power Supply. Kulkas dan Mesin Cuci juga menggunakan kapasitor untuk menggerakkan motor.Nilai kapasitor dinyatakan dengan satuan Farad dan ditulis dengan tanda huruf F. Kata Farad diambil dari nama Michael Faraday yang berhasil merumuskan besarnya nilai kapasitansi sebesar 1 Farad jika kapasitor tersebut dapat menyimpan muatan listrik sebesar 1 Coloumbs pada tegangan 1 Volt.
Pernyataan diatas dapat dirumuskan dengan persamaan sebagai berikut:
Dimana :
Q adalah muatan listrik
C adalah kapasitansi
V adalah tegangan listrik
Touch Sensor atau Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai Sensor Taktil (Tactile Sensor). Seiring dengan perkembangan teknologi, sensor sentuh ini semakin banyak digunakan dan telah menggeser peranan sakelar mekanik pada perangkat-perangkat elektronik.
Sensor sentuh merupakan sebuah saklar yang cara penggunaanya dengan cara disentuh menggunakan jari. Ketika sensor ini disentuh maka sensor akan bernilai HIGH, mengapa? karena tubuh manusia terdapat aliran listrik sehingga sensor ini dapat bekerja. Sensor ini dapat kita gunakan untuk menyalakan lampu, motor, membuka pintu dan masih banyak lainnya.
Sensor sentuh merupakan sebuah saklar yang cara penggunaanya dengan cara disentuh menggunakan jari. Ketika sensor ini disentuh maka sensor akan bernilai HIGH, mengapa? karena tubuh manusia terdapat aliran listrik sehingga sensor ini dapat bekerja. Sensor ini dapat kita gunakan untuk menyalakan lampu, motor, membuka pintu dan masih banyak lainnya.
4.Percobaan
A Prosedur Percobaan :- Siapkan alat & bahan di library proteus
- Susunlah seperti gambar di bawah
- Sambungkan tiap alat dan bahan Setelah itu silahkan menjalankan rangkain tersebut
- TV (LED) akan hidup jika tangan didekatkan pada sensor
B.Rangkaian simulasi

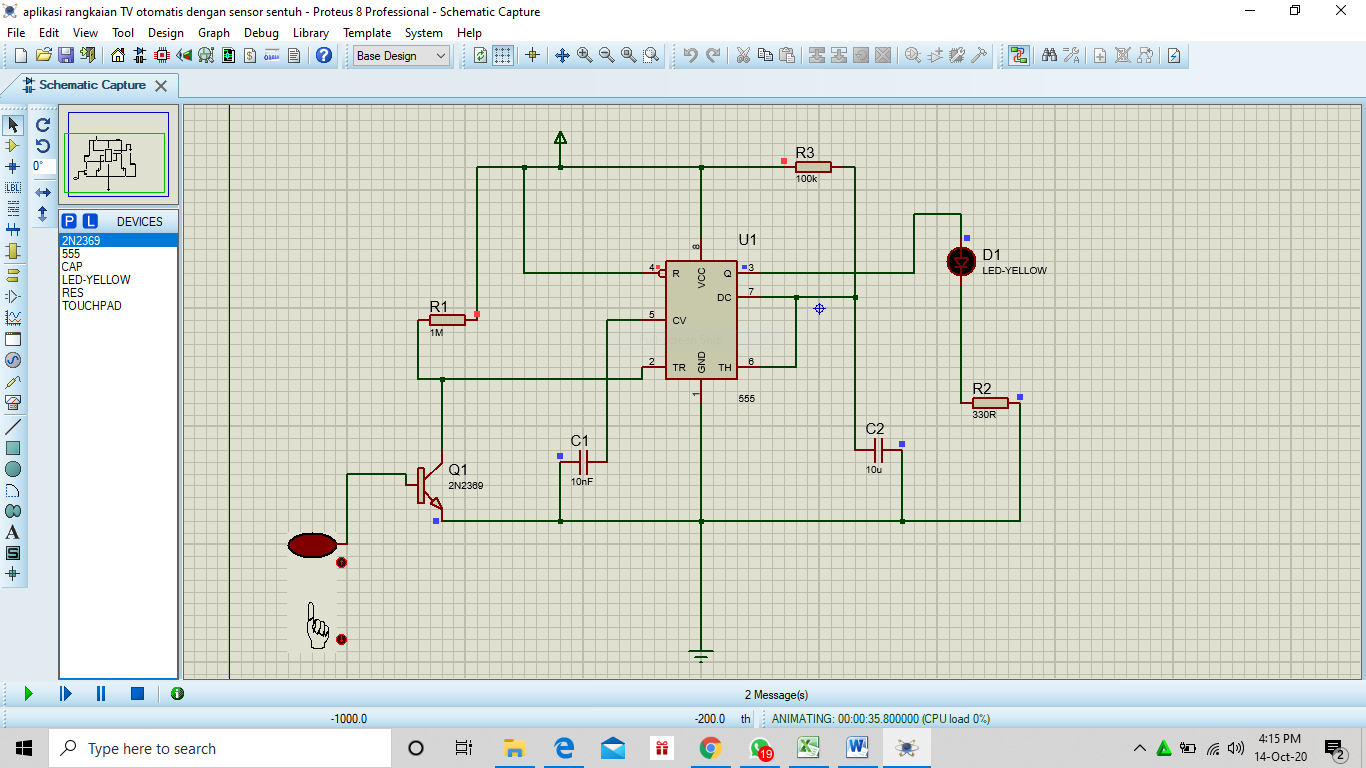

*Foto Rangkaian
*Prinsip Kerja
Ketika sensor off (tidak ada sentuhan) maka tidak ada arus yang mengalir ke kaki base Q1, sehingga Q1 off. Maka arus DC dari sumber hanya akan mengalir ke U1, R3. Arus yang mengalir ke IC NE555 akan masuk ke kaki 8 IC menuju ground. Arus yang masuk ke R3 akan diteruskan menuju kaki 7 IC kemudian ke ground. Ketika ada sentuhan, maka akan ada tegangan yang masuk ke base Q1 mengakibatkan arus DC yang masuk akan mengalir ke R1 kemudia ke kaki emiter Q1 sehingga Q1 on. Arus yang masuk pada kaki 8 U1 akan diteruskan ke LED. Sehingga LED akan menyala.C.Video
5.Link Download
1. Gambar [Di sini]
2. Video [Di sini]
3. Data Sheet [Di sini]
4. HTML [Di sini]
5. Rangkain [Di sini]
