Materi 2

PSPICE WINDOWS (2.13)

[KEMBALI KE MENU SEBELUMNYA]

1.Tujuan
2.Alat dan Bahan
3.Dasar Teori
4.Percobaan
5.Link Download

1.Tujuan

  • Mengetahui apa itu PSpice Windows
  • Mengetahu rangkaian dari PSpice Windows
  • Mengetahui fungsi dari PSpice Windows

2.Alat dan Bahan

Alat:
1. Grounding

Berfungsi menetralkan arus bermuatan pada rangkaian dengan mengirimkannya ke tanah.

2.Baterai (9V)

Sebagai sumber tenaga  listrik

Bahan:
1..Resistor

*Spesifikasi
Hambatan (Ohms) : 10 ohm
Energi (Watts) : 0,25 W, ¼ W
Toleransi : ± 5%
Kmposisi : Carbon Film
koefisien Suhu  : 350ppm/°C
Status RoHS  : RoHs Complient

2.Diode

*Spesifikasi
Package Type: Available in DO-45 & SMD Packages
Diode Type: 1N4148
Max Repetitive Reverse Voltage is: 1000 Volts
Average Fwd Current: 1000mA
Non-repetitive Max Fwd Current: 30A
Max Power Dissipation is: 3W
Max Storage & Operating temperature Should Be: -55 to +175 Centigrade

3.Voltmeter

Untuk menghitung tegangan pada rangkaian

3.Dasar Teori

Gambar 2.126

Gambar 2.127

Gambar 2.128

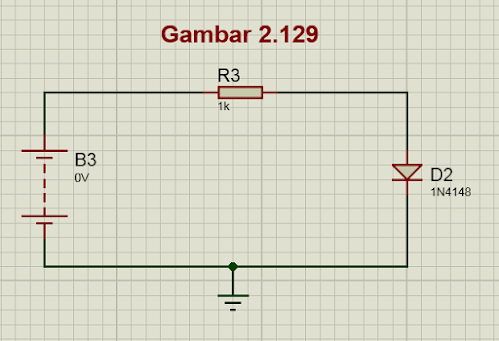

Gambar 2.129

Analisis yang akan dilakukan pada rangkaian akan mendapatkan solusi lengkap untuk jaringan untuk setiap nilai E dari 0 hingga 10 V. dalam kelipatan 0,01-V. Dengan kata lain, jaringan akan dianalisis 1000 kali dan data yang dihasilkan disimpan untuk plot yang akan diperoleh. Analisis dilakukan oleh urutan Analysis-Run Probe, diikuti dengan tampilan langsung dari MicroSim Grafik probe.
Dari grafik terlihat bahwa rentang nilai Vd dari 0.4V sampai 0.8V akan memberikan nilai arus yang nilainya berkisar antara 0 sampai dengan 10mA.

Example


Problem

Pilihan Berganda

1. PSpice biasa digunakan di.....
a. Android
b. IOS
c. Windows
d. Playstation

Jawaban : C

2. Apa jenis Dioda yang digunakan pada rangkaian ini.....
a. 1N4418
b. 4N1418
c. OA9
d. 1N4148

Jawaban : D

4. Percobaan

A.Prosedur Percobaan

1.Bukalah aplikasi proteus terlebih dahulu.
2.Buka schematic capture, pilih bagian component mode ( ), dan pada bagian devices klik 'P'.
3.Pastikan kategorinya berada pada all categories agar mudah dalam melakukan pencarian.
4.Ketikkan semua nama bahan komponen yang dibutuhkan dalam rangkaian.
5.Double klik komponen yang kita butuhkan agar komponen tersebut muncul dikolom Devices.
6. Buka bagian Terminals mode ( ).
7.Pilih terminal yang diperlukan.
8.Setelah semua komponen didapatkan, letakkan komponen pada papan rangkaian.
9.Rangkailah semua komponen sesuai prinsipnya.
10.Klik play (  ) pada bagian kiri bawah aplikasi untuk menjalankan rangkaian simulasi.
11.Saat di play, jika rangkaian simulasi sudah benar dan sesuai, maka akan muncul output.

B.Rangkaian Simulasi

*Foto Rangkaian




*Prinsip Kerja

Terlihat arus mengalir yang berasal dari B1 mengalir menuju ke R1, lalu menuju ke Dioda, dan disini terlihat bahwa arus mengalir dari katoda menuju anoda kemudian diumpankan lagi pada sebuah resistor. Setelah itu, arus mengalir pada baterai 2 dan kemudian arus akan menuju ground dan kembali ke sumber atau inputnya.

C.Video
